Vinkellänk och Vinkelkulled AS, BS

Vinkellänkar i olika storlekar enligt DIN 71802-standard

Vinkellänk DIN 71802

En vinkellänk eller vinkelkulled enligt DIN 71802 är en maskinprodukt för överföring av statisk kraft som tillåter och även tar upp vinkelfel. De fungerar som styrning för enkla rörelsefrekvenser, t.ex. vid linjära tryck, dragrörelser eller axelkompensering. Typiska applikationer för en vinkellänk eller vinkelkulled är pneumatikcylindrar, Gascylindrar och länksystem där lättare långsamma laster och rörelser förekommer.

Vinkellänkar/Vinkelkulleder: Material och utförande

Varje vinkellänk eller vinkelkulled levereras i förzinkat automatstål eller rostfritt A2.
I båda fallen levereras de med mutter på kultappen.
Finns som höger- eller vänstergängat utförande (vänstergänga endast i den invändiga gängan på kulskålen)

Tätning

Både förzinkat och rostfritt utförande kan levereras i tätat utförande som skyddar kulhuset från damm och smuts.

Vinkellänk utföranden AS / CS DIN 71802

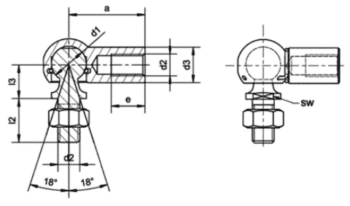

Ritning av vinkellänkar i AS- och CS-utförande enligt DIN 71802
Art.nr d1
H9/h9
 d2 d3 I2
±0,3
 I3
±0,3
 a
±0,3
 e
min.
 SW Vikt/st
kg
AS 08-M5 8 M5 8 10,2 9 22 10,2 7 0,015
AS 10-M6 10 M6 10 12,5 11 25 11,5 8 0,025
AS 13-M8 13 M8 13 16,5 13 30 14 11 0,053
AS 16-M10 16 M10 16 20 16 35 15,5 13 0,104
AS 16-M12 16 M12 16 20 16 35 15,5 13 0,104
AS 19-M14 19 M14 22 28 20 45 21,5 16 0,221
AS19-M14x1,5 19 M14x1,5 22 28 20 45 21,5 16 0,221
AS19-M16x2 19 M16 22 28 20 45 21,5 16 0,221

Form AS med säkringsbygel

Vid vänstergängat tillägg ett ”L” efter art.nr
(endast kulskålen med invändig gänga vänstergängad)

Vid rostfritt tillägg ”RF” efter art.nr.
Med skyddstätning, tillägg ”T” efter art.nr.

Kultapp: Kolstål (ythårdhet > 55 HRc)
Kulpanna: Stål 9sMnPb28
Ytbehandling: Blankförzinkat (eller om så önskas obehandlad)

Komplett vinkellänkstång

Komplett vinkellänkstång för olika användningsområden

Rostfritt utförande

Vinkellänkar rostfritt utförande

Med skyddstätning

Vinkellänkar med skyddstätning AS / CS

Vinkellänk utförande BS DIN 71802

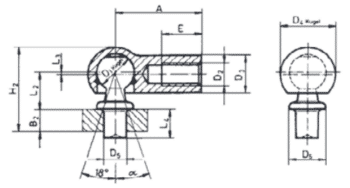

Ritning av vinkellänkar i BS-utförande enligt DIN 71802
Art.nr D1 D2 D5 L4 L2 D3 A H2 E D4 D6
BS 08 5x4 8 M5 5 4 9 8 22 17.5 10.2 12.8 8
BS 08 5x7.5 8 M5 5 7.5 9 8 22 20 10.2 12.8 8
BS 10 6x4.5 10 M6 6 4.5 11 10 25 21 11.5 14.8 10
BS 10 6x8 10 M6 6 8 11 10 25 24 11.5 14.8 10
BS 13 8x5 13 M8 8 5 13 13 30 25 14 19.3 13
BS 13 8x10 13 M8 8 10 13 13 30 30 14 19.3 13
BS 16 10x6 16 M10 10 6 16 16 35 31.5 15.5 24 16
BS 16 10x13 16 M10 10 13 16 16 35 37.5 15.5 24 16
BS 19 14x12 19 M14 x 1.5 14 12 20 22 45 42.5 21.5 30 19
BS 19 14x18 19 M14 x 1.5 14 18 20 22 45 48.5 21.5 30 19

Form BS med säkringsbygel

Vid rostfritt tillägg ”RF” efter art.nr.
Med skyddstätning, tillägg ”T” efter art.nr.

Kultapp: Kolstål (ythårdhet > 55 HRc)
Kulpanna: Stål 9sMnPb28
Ytbehandling: Blankförzinkat (eller om så önskas obehandlad)

Med skyddstätning

vinkellänkar/vinkelkulleder med skyddstätning BS

Vinkellänk DIN 71802 - Detaljuppdelat

Kulpanna DIN 71805

Ritning av kulpanna i form A med sprängring enligt DIN 71805

Form A
Kulskål med sprängring

Øa Gänga Art.nr
8 M5 A 8
10 M6 A 10
13 M8 A 13
16 M10 / M12 A 16
19 M14 / M16 A 19
Ritning av kulpanna i form B med sprängring och spår för säkringsbygel

Form B
Kulskål med sprängring och spår för säkringsbygel

Øa Gänga Art.nr
8 M5 B 8
10 M6 B 10
13 M8 B 13
16 M10 / M12 B 16
19 M14 / M16 B 19

Kultapp DIN 71803

Ritning av kultapp i form A med gängad tapp

Form A
Gängad tapp

Øa Gänga Art.nr
8 M5 A 8
10 M6 A 10
13 M8 A 13
16 M10 / M12 A 16
19 M14 / M16 A 19
Ritning av nittapp i form B enligt DIN 71803

Form B
Nittapp

Øa Art.nr
8 B8 x 4 B8 x 7,5
10 B10 4,5 B10 x 8
13 B13 x 5 B13 x 10
16 B16 x 6 B16 x 13
19 B19 x 12 B19 x 18

Sprängring R DIN 71805

Ritning av sprängring enligt DIN 71805
Art.nr m n
R8 6.8 1
R10 8.9 1.2
R13 11.2 1.5
R16 14 1.8
R19 17 2

Säkringsbygel S DIN 71805

Ritning av säkringsbygel enligt DIN 71805-standard
Art.nr k l
S8 7 10.5
S10 8.7 12.5
S13 11 15.7
S16 13 19
S19 20 24

Vanliga frågor och svar

När används en vinkellänk enligt DIN 71802?

En vinkellänk enligt DIN 71802 används för att överföra statisk kraft samtidigt som den kompenserar för vinkelfel. Den är avsedd för applikationer med enklare rörelsefrekvenser, exempelvis pneumatikcylindrar, gascylindrar och olika länksystem med linjära tryck- eller dragrörelser.

Vilka material finns för vinkellänkar och vinkelkulleder?

Vinkellänkar och vinkelkulleder levereras i förzinkat automatstål eller rostfritt A2. Båda utförandena levereras med mutter på kultappen och finns med högergänga eller, för kulskålens invändiga gänga, även i vänstergängat utförande.

När bör man välja en tätad vinkellänk?

En tätad vinkellänk är ett lämpligt val i applikationer där kulhuset riskerar att utsättas för damm, smuts eller andra föroreningar. Skyddstätningen bidrar till att skydda leden och hjälper till att bibehålla en tillförlitlig funktion över tid.

Vad är skillnaden mellan utförande AS och BS enligt DIN 71802?

AS och BS är två utföranden av vinkellänkar enligt DIN 71802 som finns för olika konstruktions- och infästningsbehov. Båda kan levereras i förzinkat eller rostfritt utförande samt med skyddstätning beroende på applikationens krav.

Finns vinkellänkar med höger- och vänstergänga?

Ja, vinkellänkar finns som standard med högergänga och kan även levereras med vänstergänga i kulskålens invändiga gänga. Det ger större flexibilitet vid konstruktion, montering och justering i olika mekaniska applikationer.
